Tinkercad ile İlk Tasarım: Codebil Anahtarlığı

Tinkercad nedir?

Tinkercad, internet tarayıcısında çalışan ücretsiz bir 3D tasarım programıdır. Hazır şekilleri sürükleyip birleştirerek tasarım yapılır. 3D tasarıma başlamak için en kolay araçlardan biridir.

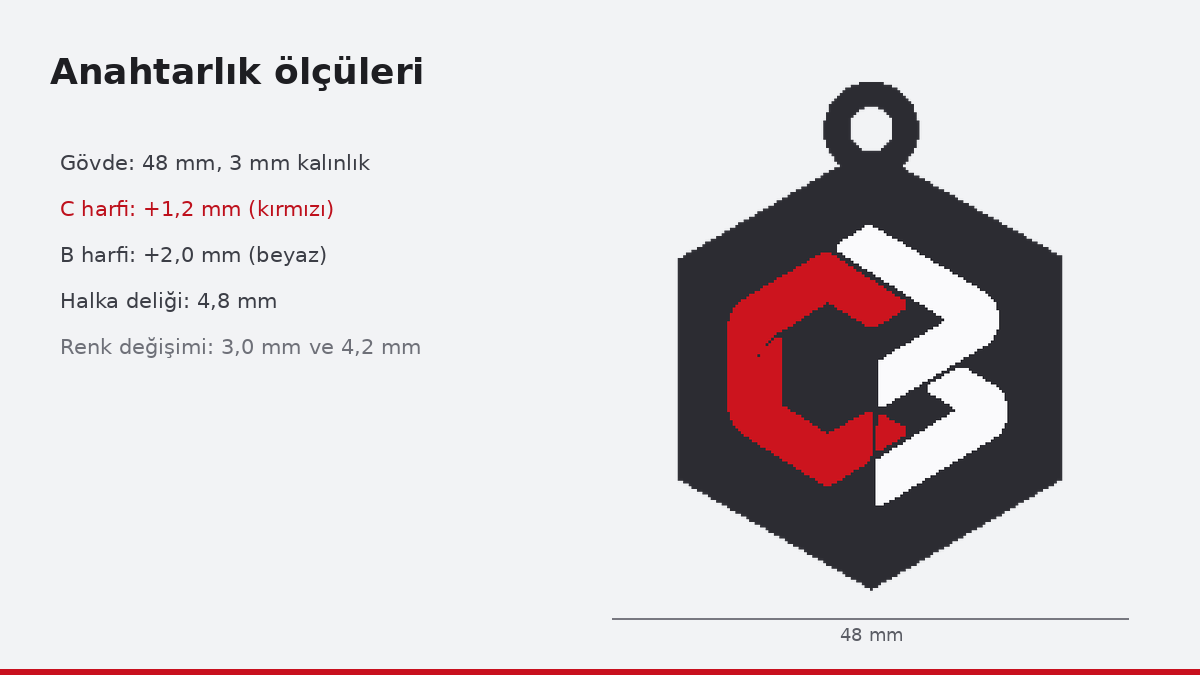

Adım adım anahtarlık

1. Gövde: Şekiller panelinden Çokgen'i çalışma alanına sürükleyin. Kenar sayısını 6, genişliği 48 mm, yüksekliği 3 mm yapın.
2. Halka tutamağı: Bir Silindir ekleyin (14 x 14 x 3 mm) ve gövdenin üst köşesine yarısı dışarıda kalacak şekilde yerleştirin.
3. Delik: 5 mm çapında ikinci bir silindir ekleyin, Delik olarak işaretleyin ve tutamağın ortasına koyun.
4. Logo: Kendi logonuzu SVG olarak İçe aktar menüsüyle ekleyin, yüksekliğini 1,2 mm yapın ve gövdenin üstüne (z = 3 mm) oturtun.
5. Gruplama: Tüm parçaları seçip Grupla düğmesine basın. Delik olarak işaretlenen silindir gövdeden çıkarılır.
6. Dışa aktarma: Dışa aktar > .STL ile dosyayı kaydedin.

üç renkli baskı

Gövde 3 mm, logo 1,2 mm yüksekliğinde olduğu için tek bir hamleyle iki renk elde edebilirsiniz. Bambu Studio'da katman kaydırıcısında 3,0 mm'ye denk gelen katmana sağ tıklayıp filament değiştir seçeneğini ekleyin. AMS'li bir yazıcıda renk otomatik değişir; AMS yoksa yazıcı durur ve filamenti siz değiştirirsiniz.

Codebil anahtarlığının hazır STL dosyasını Kaynaklar sayfasından indirebilirsiniz.

Tasarım ipuçları

• Halka deliğinin etrafında en az 2 mm et kalınlığı bırakın, yoksa kırılır.
• 0,4 mm nozulla 0,8 mm'den ince çizgiler düzgün basılmaz; logo detaylarını buna göre kalınlaştırın.
• Düz yüzeyi tablaya gelecek şekilde tasarlayın; destek gerekmez.
