Print-in-Place: Tek Parçada Hareketli Tasarım

Print-in-place nedir?

Print-in-place (yerinde baskı), parçaları ayrı ayrı basıp birleştirmek yerine hareketli bir mekanizmayı tek seferde, birleşik halde basmaktır. Menteşeli kutular, eklemli oyuncaklar ve zincirler bu yöntemle yapılır.

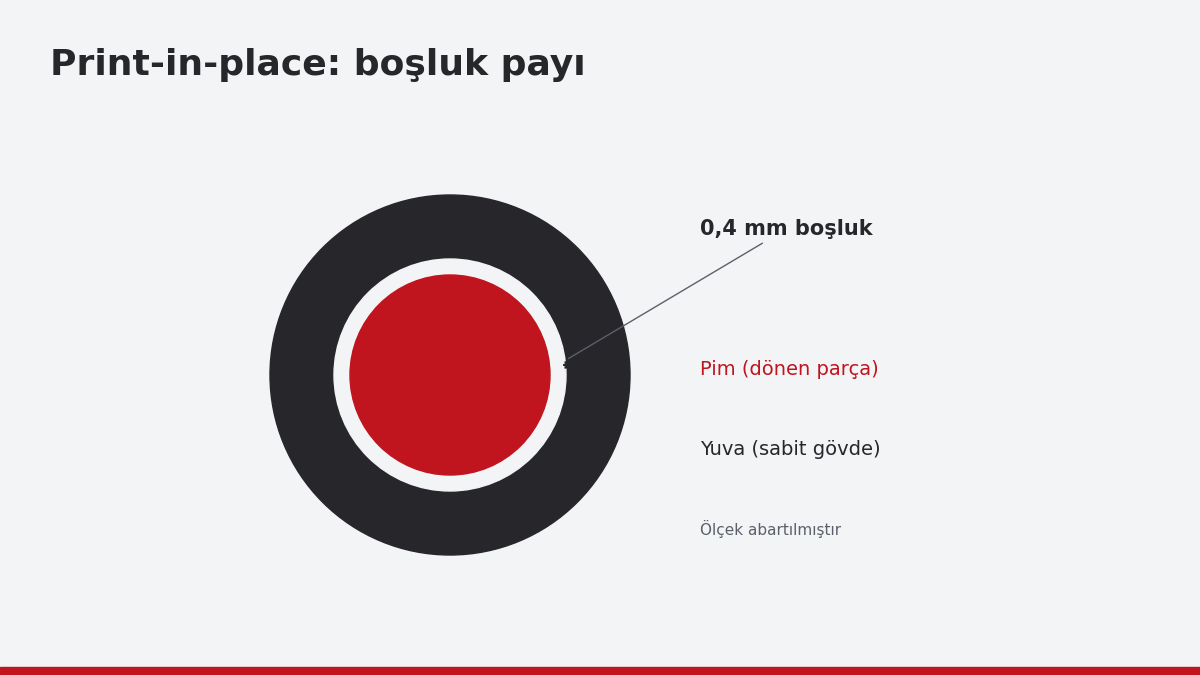

Sır: boşluk payı

Hareket eden iki yüzey arasında ince bir boşluk bırakılmazsa erimiş plastik bu yüzeyleri birbirine kaynatır. Bu boşluğa boşluk payı (tolerans) denir.

Ayarlar neden önemli?

• Fil ayağı etkisi: İlk katman tablaya bastırıldığı için biraz yayılır ve alt boşlukları kapatabilir. Bambu Studio'daki fil ayağı telafisi (elephant foot compensation) ayarı bunu düzeltir.
• Kenar (brim) ile dikkat: Brim hareketli parçaların altını da kaplarsa onları birbirine bağlar. Print-in-place modellerde brim'i yalnızca dış gövdeye uygulayın.
• Ütüleme ve yüksek akış: Fazla plastik basan ayarlar boşlukları doldurur. Önce akış kalibrasyonu yapın.
• Katman yüksekliği: Dikey boşluk katman yüksekliğinin katı olmalı; 0,2 mm katmanla 0,4 mm dikey boşluk iyi bir başlangıçtır.

Baskıdan sonra

Parça yazıcıdan sert görünse bile genellikle sıkışık değildir; ilk hareketi biraz zorlayarak yaparsınız. Hâlâ kaynak varsa boşluk payını 0,1 mm artırıp tekrar deneyin ve sonucu bir deney tablosuna not edin. Kendi yazıcınız için en uygun değeri bulmak, iyi bir tasarımcının en önemli verisidir.

Deney: tolerans testi

0,2 - 0,3 - 0,4 - 0,5 mm boşluklu dört küçük halka-pim çiftini aynı plakada basın. Hangisi kolayca dönüyor, hangisi kaynamış? Sonuçlarınızı sınıfça karşılaştırın.
