Neden bir taban?
Arduino kartının altındaki lehim noktaları masadaki bir metal parçaya, örneğin bir ataşa değerse kısa devre olabilir. Kart ayrıca kabloların ağırlığıyla masada kayar. Basit bir taban bu iki sorunu da çözer ve Arduino ile 3D tasarım derslerini birleştiren güzel bir projedir.

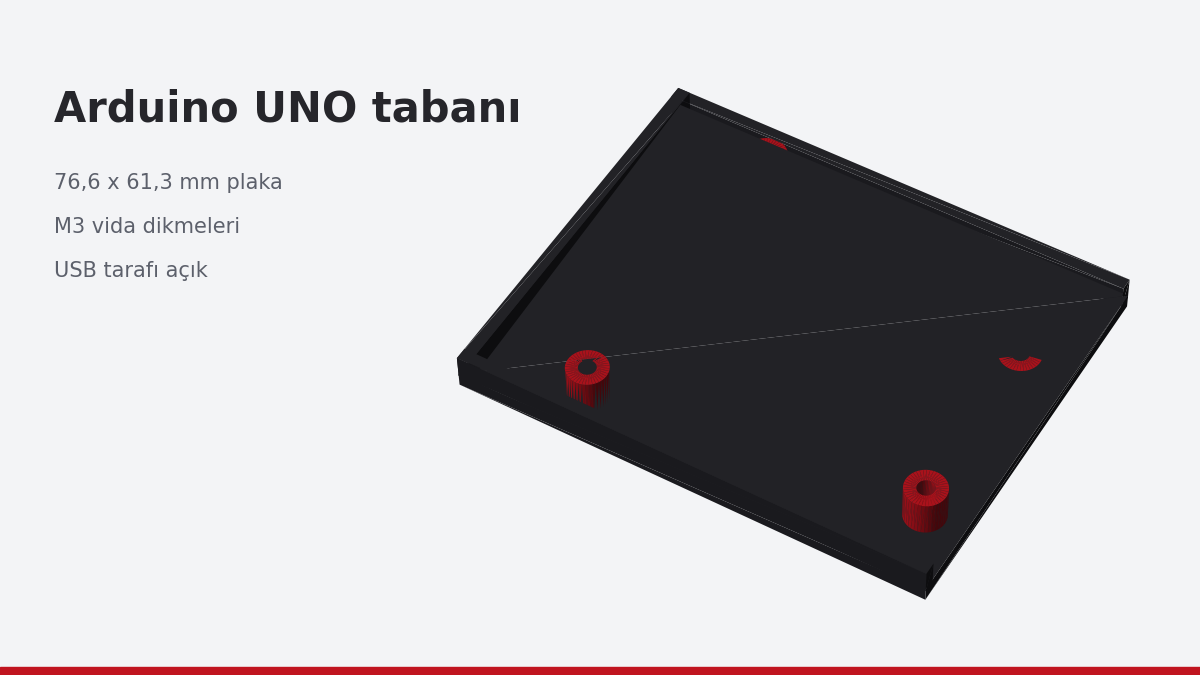

Taban: 76,6 x 61,3 mm plaka, dört vida dikmesi ve USB tarafı açık alçak duvar.
Ölçü almak
Arduino UNO kartı yaklaşık 68,6 x 53,3 mm boyutundadır ve dört vida deliği vardır. Delik konumları kartın sol alt köşesine göre yaklaşık şöyledir:
| Delik | x (mm) | y (mm) |
|---|
| 1 | 14,0 | 2,5 |
| 2 | 15,3 | 50,7 |
| 3 | 66,1 | 7,6 |
| 4 | 66,1 | 35,5 |
Kartlar arasında küçük farklar olabilir; basmadan önce kendi kartınızı kumpasla ölçün.
Tasarım kararları
- Kenar payı: Kartın etrafında her yönde 4 mm boşluk bırakıldı.
- Dikmeler: 6 mm yüksekliğinde ve 6,4 mm çapında. Ortalarındaki 2,7 mm delik, M3 vidanın plastiğe kendi yolunu açarak tutunmasını sağlar.
- Açık taraf: USB ve güç girişinin olduğu kenarda duvar yok, kablolar rahatça takılır.
Baskı ayarları
- 0,20 mm katman, 3 duvar, %20 dolgu
- Destek gerekmez; plaka tablaya düz oturur.
- Vida deliklerinin dairesel kalması için dikmelerde en az 3 duvar kullanın.
Arduino UNO montaj tabanının STL dosyası Kaynaklar sayfasında.
Geliştir
Tabana breadboard için bir yuva ekleyin ya da üstüne geçen bir kapak tasarlayın. Kapağa Arduino derslerindeki projenin adını kabartma yazı olarak yazabilirsiniz.
Konuyu pekiştir
3 soruluk kısa test. Bir seçeneğe dokunduğunuzda doğru cevap ve açıklaması görünür.
-
Tasarımdan önce kartın ölçüleri neden kumpasla kontrol edilir?
Gerçek ölçüyle çalışmak deliklerin tam oturmasını sağlar.
-
Dikmelerdeki 2,7 mm delik ne işe yarar?
Vida çapından biraz küçük delik, vidanın sıkıca tutunmasını sağlar.
-
Tabanın USB tarafının açık bırakılmasının nedeni nedir?
Duvar USB ve güç girişlerinin önünü kapatmamalıdır.
